ایک سلسلہ آر ایل سی سرکٹ میں ، جب انڈکٹر کی انڈکٹنس ویلیو کیپسیٹر کی گنجائش والی قیمت کے برابر ہوتی ہے تو ، ایک فریکوئنسی نقطہ نظر آتا ہے ، دوسرے لفظوں میں ، x بڑے {{0} x سی سی۔ اس نقطہ نظر کو ، جس میں یہ واقع ہوتا ہے ، اس سلسلے میں ریزوننٹ فریکوینسی پوائنٹ کہا جاتا ہے ، اور جب ہم سیریز کے سلسلے میں آر ایل سی آر ایل سی آر ایل سی کو کہتے ہیں ، اور جب ہم تجزیہ کر رہے ہیں تو ، اور ہم اس کا تجزیہ کررہے ہیں۔ سرکٹس
جیسے جیسے تعدد لامحدود کے قریب پہنچتا ہے ، انڈکٹکٹر کا رد عمل انفینٹی کی طرف بھی بڑھ جائے گا ، اور سرکٹ کے اجزاء کھلی سرکٹ کی طرح کام کرتے ہیں۔ تاہم ، جیسے جیسے تعدد صفر یا ڈی سی کے قریب پہنچتا ہے ، انڈکٹر کا رد عمل صفر تک کم ہوجائے گا ، جس سے ایک شارٹ سرکٹ کی طرح مخالف اثر پیدا ہوگا۔ اس کا مطلب یہ ہے کہ انڈکٹکٹر کا رد عمل تعدد کے متناسب ، کم تعدد پر چھوٹا اور اعلی تعدد میں زیادہ ہے۔

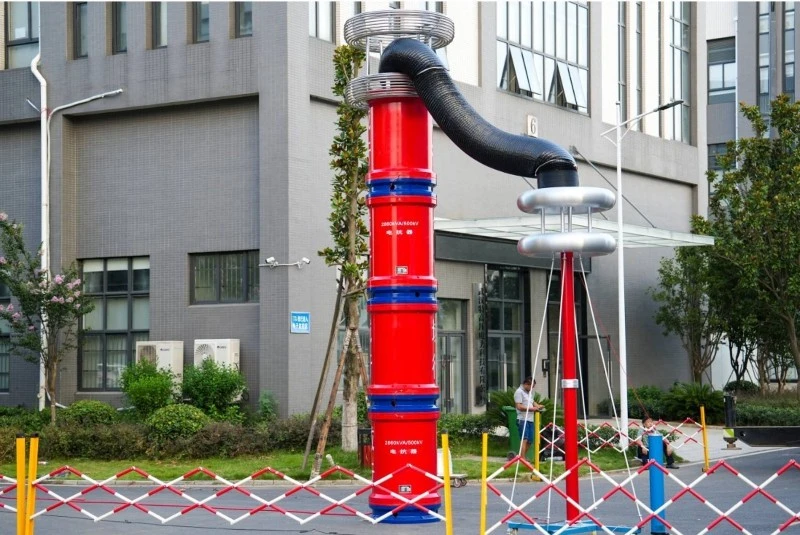

کے درمیان بنیادی فرقسیریز گونج (جسے متغیر فریکوینسی سیریز گونج ٹیسٹ ڈیوائس بھی کہا جاتا ہے)اور متوازی گونج یہ ہے کہ توانائی کے ذخیرہ کرنے والے سرکٹس کی تشکیل کی وجہ سے ، گردش کرنے والی موجودہ کی ایک بڑی مقدار موجود ہے ، اور سیریز گونج کے بعد اس کی سمت موجودہ وکر بالکل مخالف ہے۔
جب تعدد انفینٹی کے قریب پہنچتا ہے تو ، کیپسیٹر کا رد عمل صفر ہو جائے گا ، جس کی وجہ سے سرکٹ کے اجزاء 0 of کے مثالی کنڈکٹر کی طرح کام کرتے ہیں۔ تاہم ، جیسے جیسے تعدد صفر یا ڈی سی کی سطح کے قریب پہنچتا ہے ، کیپسیٹر کا رد عمل تیزی سے انفینٹی میں بڑھ جائے گا ، جس کی وجہ سے یہ کھلی سرکٹ کی حالت کی طرح بڑے مزاحمت کا اثر ڈالتا ہے۔ کسی بھی اہلیت کی قیمت کے ل this ، اس کا مطلب یہ ہے کہ اہلیت کا رد عمل تعدد کے متضاد متناسب ہے۔

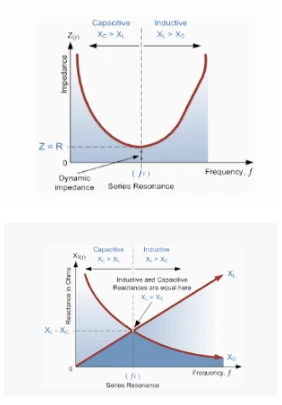

جب XL=xc ، دو برابر اور مساوی رد عمل ایک دوسرے کو منسوخ کردیں۔ اور وہ نقطہ جہاں اعداد و شمار میں دو رد عمل کے منحنی خطوط کو ایک دوسرے کے ساتھ جوڑتا ہے۔
براہ کرم نوٹ کریں کہ جب گنجائش کا رد عمل سرکٹ پر حاوی ہوتا ہے تو ، مائبادا وکر میں خود ہی ایک ہائپربولک شکل ہوتی ہے۔ تاہم ، جب XL کے لکیری ردعمل کی وجہ سے انڈکٹینس ری ایکٹینس سرکٹ پر حاوی ہوتا ہے تو ، منحنی خطوط متضاد ہوتا ہے۔ لہذا ، اگر گونج کے دوران سرکٹ مائبادا اپنی کم سے کم قیمت پر ہے تو ، سرکٹ کا داخلہ اس کی زیادہ سے زیادہ قیمت پر ہونا چاہئے۔ a کی خصوصیات میں سے ایکسیریز گونجسرکٹ یہ ہے کہ داخلہ بہت زیادہ ہے ، لیکن یہ ایک بری چیز ہوسکتی ہے کیونکہ گونج کے دوران انتہائی کم مزاحمت کی قیمت کا مطلب یہ ہے کہ سرکٹ موجودہ بہت خطرناک ہوسکتا ہے۔
a کی فریکوئنسی رسپانس وکرسیریز گونجسرکٹ اشارہ کرتا ہے کہ موجودہ کی شدت تعدد کا ایک فنکشن ہے۔ جب کسی گراف پر پلاٹ لگایا جاتا ہے تو ، یہ دیکھا جاسکتا ہے کہ ردعمل صفر کے قریب سے شروع ہوتا ہے اور I زیادہ سے زیادہ=i پر اپنی زیادہ سے زیادہ گونج فریکوئنسی تک پہنچ جاتا ہے۔ r ƒ کے ساتھ لامحدود ہوجاتا ہے اور پھر اسے دوبارہ صفر کے قریب کم ہوجاتا ہے۔ اس کے نتیجے میں ، یہاں تک کہ گونج میں بھی ، انڈکٹر ایل اور کیپسیٹر سی میں وولٹیج سی کا طول و عرض بجلی کی فراہمی وولٹیج سے کہیں زیادہ بڑا ہوسکتا ہے کیونکہ وہ برابر ہوتے ہیں اور جب وہ مخالف ہوتے ہیں تو ایک دوسرے کو منسوخ کرتے ہیں۔ چونکہ سیریز گونج سرکٹ صرف گونج فریکوئنسی پر ہی کام کرتا ہے ، لہذا اس قسم کے سرکٹ کو وصول کنندہ سرکٹ بھی کہا جاتا ہے کیونکہ گونج کے دوران سرکٹ کی رکاوٹ اس کی کم سے کم ہوتی ہے ، جس کی وجہ سے اس کی گونج فریکوینسی کے برابر تعدد کو قبول کرنا آسان ہوجاتا ہے۔ موجودہ سیریز سرکٹ میں گونج کا اثر "وولٹیج گونج" کے نام سے بھی جانا جاتا ہے۔
