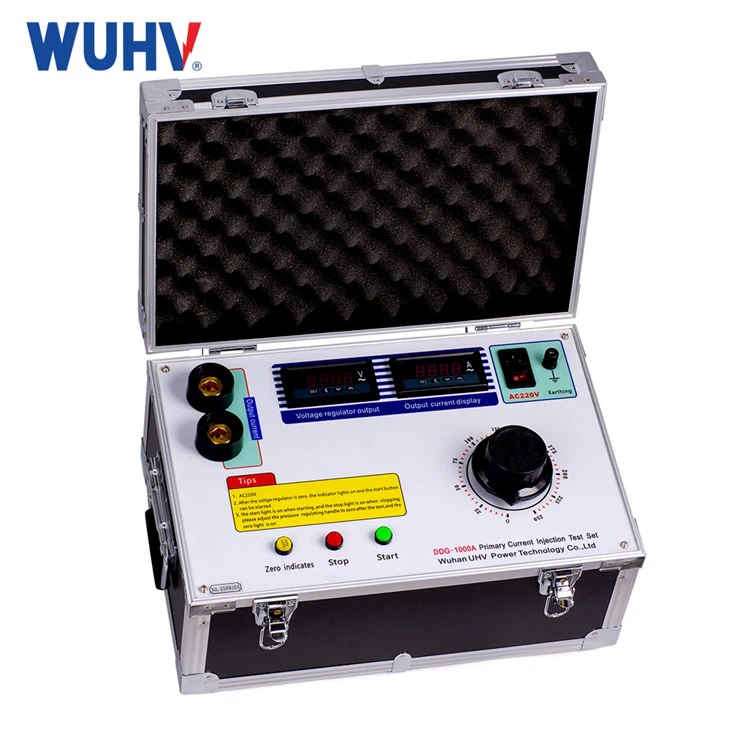

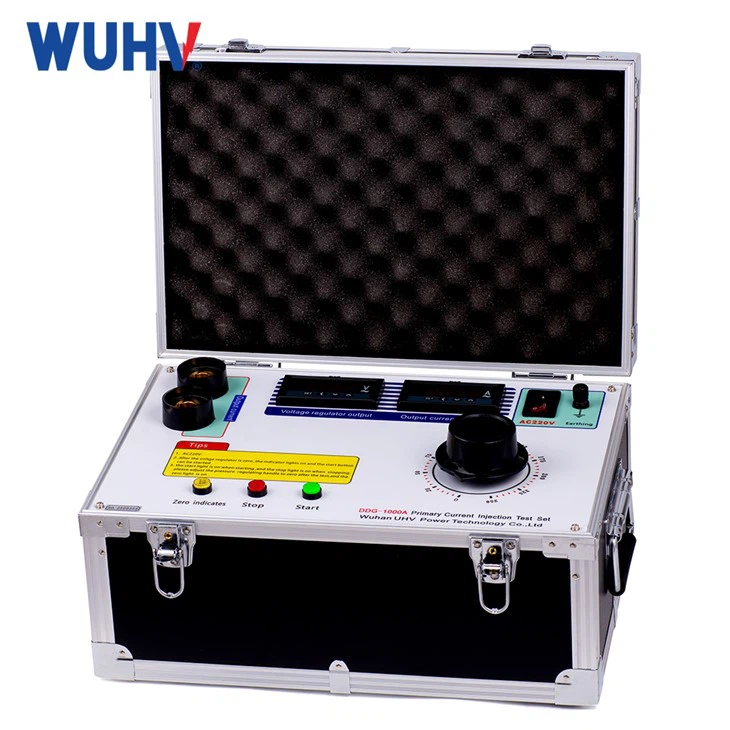

بنیادی موجودہ انجیکشن ٹیسٹر

پرائمری کرنٹ انجیکشن ٹیسٹر مضبوط کرنٹ والی جگہوں پر ضروری سامان ہے۔ یہ بڑے پیمانے پر پاور پلانٹس، پاور ڈسٹری بیوشن سٹیشنوں، برقی مینوفیکچررز، تحقیقی اداروں اور دیگر محکموں میں استعمال ہوتا ہے۔ آلات میں قلیل مدتی یا وقفے وقفے سے نظام، چھوٹے سائز، ہلکے وزن اور آسان دیکھ بھال وغیرہ کے کردار ہوتے ہیں۔

1. ہائی کرنٹ جنریٹر میں سائز کی حد کی نگرانی کے لیے دو ایمیٹرز ہوتے ہیں۔

2. آٹوٹرانسفارمر کو آزادانہ طور پر ایڈجسٹ کیا جاسکتا ہے۔

3. درجہ اشارے روشنی، بٹن کنٹرول، کام کرنے کے لئے آسان.

4. مجموعی طور پر الگ کرنے والا ڈھانچہ منتقل کرنا آسان ہے۔

1. موجودہ ایمپلیفائر کو جانچ کی ضروریات کے مطابق ٹیسٹ شدہ پروڈکٹ کے ساتھ جوڑیں، اور یقینی بنائیں کہ بجلی کی فراہمی موجود ہے۔ (اسپلٹ ٹائپ کے لیے، پینل پر موجود "ان پٹ" کو پاور کے ساتھ، "آؤٹ پٹ" کو DDK پر "ان پٹ" کے ساتھ اور "انسٹرومنٹ" کو DDK پر "انسٹرومنٹ" کے ساتھ جوڑیں۔

2. مطلوبہ کرنٹ کے مطابق کرنٹ سوئچ کی پوزیشن منتخب کریں۔

3۔ پاور آن کریں، اور گرین لائٹ آن ہونی چاہیے (اگر نہیں، تو وولٹیج سوئچ کو گھڑی کی مخالف سمت میں صفر کر دیں جب تک کہ سبز روشنی آن نہ ہو)۔ سٹارٹ اپ بٹن دبائیں، سبز لائٹ بند اور سرخ روشنی آن ہونی چاہیے۔ وولٹیج سوئچ کو گھڑی کی سمت موڑیں جب تک کہ کرنٹ ضروری سطح تک نہ بڑھ جائے۔

4. وولٹیج سوئچ کو گھڑی کی مخالف سمت میں صفر کر دیں، سٹاپ بٹن دبائیں، سرخ بتی بند ہے اور سبز روشنی آن ہے۔ ٹیسٹنگ ختم ہو چکی ہے۔

1. حفاظتی ریلے کی تصدیق کریں: اس بات کو یقینی بنائیں کہ ریلے غلطی کے حالات کا درست جواب دیتا ہے۔

2. ٹیسٹ کرنٹ ٹرانسفارمر (CT): CT کی کارکردگی کی تصدیق کرنے کے لیے ہائی کرنٹ کی نقل کریں۔

3. خرابی کے حالات کا تقلید کریں: حقیقی-دنیا کی غلطی کے منظرناموں کی تقلید کے لیے ہائی کرنٹ بنائیں۔

4. انشانکن: حفاظتی سامان کیلیبریشن کے لیے ایک قابل اعتماد طریقہ فراہم کرتا ہے۔

سسٹم کی وشوسنییتا کو بہتر بنائیں: اس بات کو یقینی بنائیں کہ اصل خرابی کے واقعات میں تحفظ کا نظام درست طریقے سے فعال ہے۔

تیاری اور سیٹ اپ

پرائمری کرنٹ انجیکٹر کو ٹیسٹ کے تحت ڈیوائس سے جوڑیں (مثلاً ریلے یا کرنٹ ٹرانسفارمر)۔

مطلوبہ کرنٹ لیول، ٹیسٹنگ کا دورانیہ، اور ٹیسٹنگ موڈ سیٹ کریں (مثلاً، AC/DC کرنٹ، سٹیپ انجیکشن، یا لگاتار کرنٹ)۔

موجودہ انجکشن

انجیکٹر ایک اعلی کرنٹ پیدا کرتا ہے اور اسے ٹیسٹ کے تحت سسٹم میں داخل کرتا ہے۔

جانچ کا سامان (مثلاً، ریلے) اپنی سیٹنگز (جیسے سفر کا وقت اور موجودہ حد) کی بنیاد پر فعال یا غیر فعال کر کے جواب دے گا۔

نگرانی اور تصدیق

ٹیسٹ کے تحت حفاظتی ڈیوائس یا موجودہ ٹرانسفارمر کے ردعمل کی نگرانی کریں۔

یقینی بنائیں کہ CT یا ریلے ٹیسٹ کرنٹ کے تابع ہونے پر توقع کے مطابق کام کرتا ہے۔

ڈیٹا ریکارڈنگ اور رپورٹنگ

ٹیسٹ کے نتائج تجزیہ اور رپورٹنگ کے لیے ریکارڈ کیے جاتے ہیں۔

ڈیٹا اس بات کی تصدیق کرنے میں مدد کرتا ہے کہ آیا حفاظتی آلہ غلطی کے حالات میں صحیح طریقے سے کام کرتا ہے۔

پرائمری سرکٹس جیسے ریلے یا کرنٹ ٹرانسفارمرز میں کنٹرول شدہ ہائی کرنٹ لگا کر غلطی کے حالات کی تقلید کریں۔ انجکشن شدہ کرنٹ اوورلوڈ، شارٹ سرکٹ، یا اصل سسٹمز میں درپیش دیگر خرابی کے حالات کو نقل کرتا ہے۔ جانچ کی ضروریات کے مطابق، آلہ AC اور DC دونوں کرنٹ پیدا کر سکتا ہے۔

1. پروٹیکشن ریلے ٹیسٹنگ: اس بات کی تصدیق کریں کہ آیا ریلے تصریحات کے مطابق خرابی کے حالات اور دوروں کا صحیح جواب دیتا ہے۔
2. کرنٹ ٹرانسفارمر (CT) ٹیسٹنگ: CT کی درستگی کو جانچنے کے لیے ہائی پرائمری کرنٹ کی تقلید کریں اور اس بات کو یقینی بنائیں کہ وہ حفاظتی ریلے کے کرنٹ کو صحیح طریقے سے کم کریں۔
3. کیلیبریشن: اس بات کو یقینی بنائیں کہ ریلے اور دیگر حفاظتی نظام درست طریقے سے کیلیبریٹ کیے گئے ہیں تاکہ فالٹ کرنٹ کا صحیح جواب دیا جا سکے۔
4. دیکھ بھال اور خرابیوں کا سراغ لگانا: حفاظتی نظاموں کی تشخیص اور برقرار رکھنے کے لیے استعمال کیا جاتا ہے تاکہ ان کے مناسب کام کو یقینی بنایا جا سکے۔
5. فالٹ سمولیشن: پروٹیکشن سسٹم کی کارکردگی کی توثیق کرنے کے لیے حقیقی دنیا کی خرابیوں (جیسے شارٹ سرکٹس، اوورلوڈز) کی نقل کریں۔

1. سیفٹی گراؤنڈنگ اور آئسولیشن

اس بات کو یقینی بنائیں کہ بریکر، CT، اور تحفظ کا نظام مکمل طور پر-مکمل اور الگ تھلگ ہے۔ تمام آلات کو اچھی طرح گراؤنڈ کریں۔

2. صحیح موجودہ رینج منتخب کریں۔

ریلے کو ٹرپ کرنے یا CT کو سیر کرنے کے لیے مناسب آؤٹ پٹ کرنٹ کے ساتھ ٹیسٹر کا انتخاب کریں۔ ٹیسٹر کو اوور لوڈ کرنے سے گریز کریں۔

3. طویل ہائی کرنٹ آؤٹ پٹ سے بچیں۔

ہائی کرنٹ (1000A سے اوپر) کیبلز اور اندرونی اجزاء کو گرم کرتا ہے۔ ڈیوٹی سائیکل کی حدود پر عمل کریں (مثال کے طور پر، 1-2 منٹ آن، پھر ٹھنڈا)۔

4. مناسب ٹیسٹ کیبلز استعمال کریں۔

زیادہ گرمی اور وولٹیج گرنے سے بچنے کے لیے تنگ کنکشن کے ساتھ مختصر، موٹی کیبلز (مثلاً 50-70mm² فی 1000A) استعمال کریں۔

5. حادثاتی رابطے کو روکیں۔

آؤٹ پٹ ٹرمینلز خطرناک کم-وولٹیج لیکن انتہائی زیادہ کرنٹ رکھتے ہیں۔ غیر مجاز اہلکاروں کو دور رکھیں۔

6. تمام رابطوں کو محفوظ بنائیں

ڈھیلے کنکشن کی وجہ سے آرسنگ، زیادہ گرمی اور غلط ریڈنگ ہوتی ہے۔ تمام کلیمپ اور بولٹ کو مضبوطی سے سخت کریں۔

7. بریکر ٹرپ کے لیے دیکھیں

بریکر اس وقت کھل جائے گا جب ٹیسٹ کرنٹ تحفظ کی ترتیب سے تجاوز کر جائے گا۔ ٹیسٹ کرنے سے پہلے قریبی اہلکاروں کو مطلع کریں۔

8. محیطی درجہ حرارت ریکارڈ کریں۔

کنڈکٹر کی مزاحمت درجہ حرارت کے ساتھ تبدیل ہوتی ہے (تانبے کے لیے ≈0.4%/ڈگری)۔ معیاری حوالہ درجہ حرارت (20 ڈگری یا 75 ڈگری) کی درست ریڈنگ۔

9. ٹیسٹنگ کے بعد خارج ہونے والے مادہ

اندرونی capacitors یا inductors بقایا توانائی ذخیرہ کر سکتے ہیں. لیڈز کو منقطع کرنے سے پہلے "ڈسچارج مکمل" کا انتظار کریں۔

10. باقاعدہ انشانکن اور دیکھ بھال

امیٹر، ٹائمر، اور آؤٹ پٹ کی درستگی کو یقینی بنانے کے لیے سالانہ کیلیبریٹ کریں۔ کیبلز، ٹرمینلز اور کولنگ فین کا باقاعدگی سے معائنہ کریں۔

ووہان UHV پاور ٹیکنالوجی کمپنی، لمیٹڈ، ہماری فروخت کے بعد کی سروس آپ کو مکمل ذہنی سکون فراہم کرنے کے لیے بنائی گئی ہے۔ ہم پیشہ ورانہ تنصیب، کمیشننگ، اور تربیت فراہم کرتے ہیں- تاکہ آپ کی ٹیم کو آلات سے جلد واقفیت حاصل ہو سکے اور جلد از جلد اس کا استعمال شروع کر دیا جائے۔ ہم ایک سال کی وارنٹی اور زندگی بھر کی دیکھ بھال کے ساتھ ہر پروڈکٹ کے پیچھے کھڑے ہوتے ہیں - وارنٹی مدت کے دوران، ہم مکینیکل خرابیوں کی مرمت کرتے ہیں اور تباہ شدہ پرزوں کو مفت تبدیل کرتے ہیں (انسانی عوامل یا زبردستی کے ماجرا کو چھوڑ کر)۔ وارنٹی ختم ہونے کے بعد بھی، ہم صرف مرمت کے لیے مناسب قیمت وصول کرتے ہیں۔ جب بھی دستیاب ہو آپ تاحیات مفت سافٹ ویئر اپ گریڈ سے لطف اندوز ہوتے ہیں۔ ہمارا جوابی وقت 12 گھنٹے کے اندر ہے – جب آپ مرمت کے لیے کال کریں گے، تو ہمارا سیلز انجینئر واضح حل فراہم کرے گا یا، اگر ضرورت ہو تو، آپ کے سامان کی سائٹ تک پہنچنے کا بندوبست کرے گا۔ مزید برآں، ہم ہر سال باقاعدگی سے واپسی کے دورے کرتے ہیں اور کسی بھی وقت ای میل یا پیغام رسانی کے ذریعے جاری تکنیکی مدد فراہم کرتے ہیں۔ اس طرح ہم یقینی بناتے ہیں کہ آپ کی خریداری کے بعد آپ کو کبھی تنہا نہیں چھوڑا جائے گا۔

جب آپ ووہان UHV پاور ٹیکنالوجی کمپنی، لمیٹڈ کا انتخاب کرتے ہیں، تو آپ رفتار، معیار، اور قابل اعتماد پارٹنر کا انتخاب کرتے ہیں۔ آپ کی پہلی انکوائری سے، ہم ایک گھنٹے کے اندر ایک کوٹیشن اور 24 گھنٹے کے اندر مکمل تکنیکی حل فراہم کرتے ہیں۔ آپ کے ارتکاب سے پہلے ہماری صلاحیتوں کو ثابت کرنے کے لیے ایک پروڈکٹ ڈیمو ہمیشہ دستیاب ہوتا ہے۔ ایک بار جب آپ آرڈر دیتے ہیں، تو ہم معاہدے کی سختی سے پیروی کرتے ہیں، آپ کو پیداوار کی پیشرفت کے بارے میں اپ ڈیٹ کرتے رہتے ہیں، اور وقت پر ڈیلیوری کی ضمانت دیتے ہیں-۔ ملائیشیا، انڈونیشیا، سعودی عرب، متحدہ عرب امارات، امریکہ، آسٹریلیا، ارجنٹائن اور برازیل سمیت تقریباً 100 ممالک کو برآمدات کے ساتھ ہمارا بین الاقوامی تجربہ گہرا اور ثابت ہے۔ ہماری صاف ستھرا، جدید پیداواری سہولیات اور اچھی طرح سے{10}}منظم دفتری ماحول اس پیشہ ورانہ مہارت کی عکاسی کرتا ہے جو ہم ہر پروجیکٹ میں لاتے ہیں۔ ہر پروڈکٹ کے پیچھے ایک سرشار R&D اور QC ٹیم کھڑی ہوتی ہے جو شپمنٹ سے پہلے سخت فیکٹری قبولیت کی جانچ کرتی ہے۔ آپ کی خریداری کے بعد، ہم چھ گھنٹے کے اندر کسی بھی انکوائری کا جواب دیتے ہیں، مکمل 12-ماہ کی وارنٹی پیش کرتے ہیں، بیرون ملک تربیتی معاونت فراہم کرتے ہیں، اور باقاعدگی سے واپسی کا وقت طے کرتے ہیں۔ ہم اختیاری توسیعی وارنٹی، کرایے کی خدمات، حسب ضرورت، اور مجاز کیلیبریشن بھی پیش کرتے ہیں۔ یہ سب مسابقتی قیمتوں پر فراہم کیا جاتا ہے – کیونکہ ہم سمجھتے ہیں کہ اعلیٰ معیار کے ٹیسٹنگ آلات کبھی بھی دسترس سے باہر نہیں ہونے چاہئیں۔
