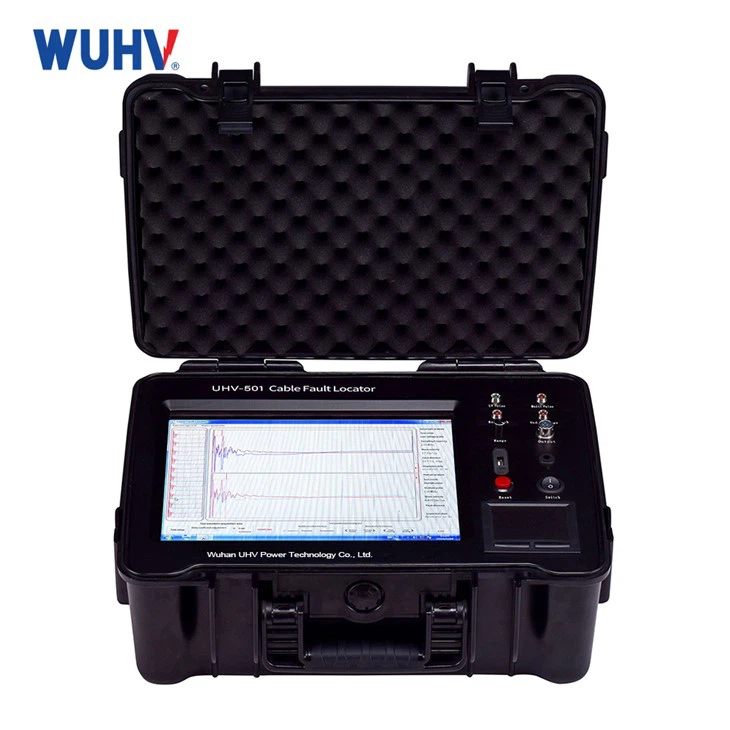

مصنوع کا تعارف

کیبل فالٹ ٹیسٹر کو کم مزاحمت ، اعلی مزاحمت ، شارٹ سرکٹ ، اوپن سرکٹ ، رساو اور مختلف کیبلز کے فلیش اوور غلطیوں کا پتہ لگانے کے لئے استعمال کیا جاسکتا ہے۔ یہ کیبل فالٹ پوائنٹ کو درست طریقے سے تلاش کرسکتا ہے ، کیبل کی لمبائی کی پیمائش کرسکتا ہے ، اور دفن شدہ راستے اور کیبل کی گہرائی کا پتہ لگاسکتا ہے۔ پورا کیبل فالٹ ٹیسٹ سسٹم تین اہم حصوں پر مشتمل ہے: فلیش ٹیسٹ ، ٹریسنگ اور فکسڈ پوائنٹ ٹیسٹ۔

مصنوعات کی خصوصیات

ملٹی فنکشنل انضمام
کیبل فالٹ ٹیسٹر فلیش ٹیسٹ ، راستے سے باخبر رہنے اور فکسڈ پوائنٹ ٹیسٹ کے تین فنکشنل ماڈیولز کو مربوط کرتا ہے ، جس سے "متعدد استعمال کے لئے ایک مشین" کا احساس ہوتا ہے۔ صارف ابتدائی غلطی کے فیصلے سے لے کر متعدد آلات لے جانے کے بغیر پوزیشننگ کے عین مطابق پوزیشن تک مکمل عمل ٹیسٹ مکمل کرسکتے ہیں۔ اس سے نہ صرف سامان کی سرمایہ کاری کی بچت ہوتی ہے ، بلکہ وزن اٹھانے والے سامان کو بھی 50 ٪ سے کم کیا جاتا ہے۔

طویل ٹیسٹ کا فاصلہ
کیبل فالٹ ٹیسٹر 15 کلومیٹر تک کیبلز کی جانچ کرسکتا ہے۔ اس کے برعکس ، مارکیٹ میں مرکزی دھارے کیبل فالٹ ٹیسٹرز کا زیادہ سے زیادہ ٹیسٹ فاصلہ صرف 10 کلومیٹر ہے۔ یہ انتہائی لمبی دوری کی جانچ کی صلاحیت طویل فاصلے کی لائنوں جیسے شہری پاور نیٹ ورکس اور کراس سی کیبلز کی غلطی کا پتہ لگانے کے ل particularly خاص طور پر موزوں بناتی ہے۔

مضبوط سگنل پروسیسنگ کی صلاحیت
کیبل فالٹ ٹیسٹر کی حساسیت حاصل کرنے والا برقی مقناطیسی چینل اتنا ہی زیادہ ہے جتنا<5μV, and the gain can reach 110dB. In contrast, most products on the market have only 10μV sensitivity and 100dB gain. This signal processing capability enables the device to accurately capture weak fault signals in complex electromagnetic environments.

اینٹی مداخلت کی مضبوط صلاحیت
The power frequency suppression of the cable fault tester can reach >40db ، جبکہ مارکیٹ میں زیادہ تر مصنوعات صرف 30-35 db تک پہنچ سکتی ہیں۔ لہذا ، یہاں تک کہ ایک مضبوط برقی مقناطیسی مداخلت کے ماحول میں ، جیسے اعلی وولٹیج ٹرانسمیشن لائنوں یا صنعتی علاقوں کے قریب ، کیبل فالٹ ٹیسٹر کی موثر پیمائش کا فاصلہ عام آلات سے کہیں زیادہ 15-20 ٪ لمبا ہے۔

گہرائی کا پتہ لگانے کی صلاحیت
کیبل فالٹ ٹیسٹر 3 میٹر گہری دفن کیبلز کا پتہ لگاسکتا ہے۔ اس کے برعکس ، اسی طرح کی مصنوعات صرف 2-2 5 میٹر کی گہرائی میں کیبلز کا پتہ لگاسکتی ہیں۔ اس گہرائی کا پتہ لگانے کی صلاحیت انجینئروں کو گہری دفن کیبلز کی پوزیشن کو درست طریقے سے تلاش کرنے میں مدد کرسکتی ہے اور کھدائی کے دوران کیبلز کو پہنچنے والے نقصان سے بچ سکتی ہے۔

تکنیکی پیرامیٹرز

فلیش ٹیسٹر

دور دراز کا فاصلہ	15 کلومیٹر (100 کلومیٹر تک کھلی تار)
کھوج نابینا علاقہ	1m
ڈیٹا پڑھنے کی قرارداد	1m
بجلی کی کھپت	5 وی اے
استعمال کے حالات	محیطی درجہ حرارت 0 ڈگری ~ + 40 ڈگری
درجہ حرارت کو محدود کریں	-10 ڈگری ~ + 50 ڈگری
نسبتا نمی	40 ڈگری (20 ~ 90) ٪ RH
وایمنڈلیی دباؤ	(86 ~ 106) کے پی اے
حجم	275 × 220 × 160 ملی میٹر 3
وزن	1.8 کلو گرام

پاتھ فائنڈر

آپریشن موڈ	آؤٹ پٹ - فکسڈ فریکوینسی وقفے وقفے سے مربع لہر سگنل
آؤٹ پٹ پاور	پومیکس 100W سے زیادہ یا اس کے برابر
آؤٹ پٹ مائبادا	1Ω－∞
آؤٹ پٹ سگنل فریکوئنسی	16 کلو ہرٹز
آؤٹ پٹ سگنل طول و عرض	15V-340V
پاتھ فائنڈر ٹرانسمیٹر بجلی کی فراہمی	AC220V ± 10℅

فکسڈ پوائنٹ آلہ

کسی حد تک پیمائش کی خرابی	10 ٪ سے بھی کم
فکسڈ پوائنٹ غلطی	<±10cm
برقی مقناطیسی چینل کا فائدہ	>110db (300 ، 000 اوقات)
برقی مقناطیسی چینل وصول کنندہ حساسیت	<5μV
ساؤنڈ چینل آڈیو یمپلیفائر حاصل	<120dB (1 million times when the signal-to-noise ratio is 4:1)
50 ہ ہرٹز پاور فریکوینسی مسترد	>40db (100 بار)
بجلی کی کھپت	<120mA (0.7W)
دفن گہرائی کا پتہ لگانا	3M سے کم یا اس کے برابر
