گونج کا رجحان ایک خاص رجحان ہے جو AC سرکٹس میں پایا جاتا ہے ، اور گونج کے رجحان کا مطالعہ بہت اہمیت کا حامل ہے۔ عملی سرکٹس میں ، یہ وسیع پیمانے پر استعمال ہوتا ہے اور بعض اوقات گونج کے حالات سے بچنے کی ضرورت ہوتی ہے۔ غیر فعال ون پورٹ نیٹ ورک کے ل its ، اس کے ان پٹ رکاوٹ یا داخلے کی قدر عام طور پر سرکٹ فریکوئنسی سے متعلق ہوتی ہے۔
ایک غیر فعال ایک پورٹ نیٹ ورک جس میں انڈکٹرز اور کیپسیٹرز شامل ہیں ، جن کا ان پٹ مائبادا یا داخلہ عام طور پر ایک پیچیدہ تعداد ہے۔ لیکن کچھ مخصوص بجلی کی تعدد پر ، ان پٹ رکاوٹ یا داخلہ کا خیالی حصہ صفر ہوسکتا ہے ، اور رکاوٹ یا داخلہ خالص مزاحمت کی خصوصیات کو ظاہر کرتا ہے ، جس سے پورٹ وولٹیج اور مرحلے میں موجودہ ہوتا ہے۔ جب یہ رجحان غیر فعال ون پورٹ نیٹ ورک میں ہوتا ہے تو ، اسے گونج کی حالت میں ہونے کا نام دیا جاتا ہے۔

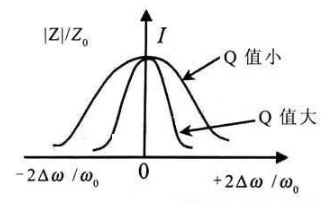

ایل سی متوازی گونج سرکٹ کی خصوصیات نسبتا complex پیچیدہ ہیں ، اور بہت سی خصوصیات میں سے ، پہلے اس کی رکاوٹ کی خصوصیات کو سمجھنا ضروری ہے۔ ایل سی متوازی گونج سرکٹ کی مائبادا خصوصیت وکر کو مندرجہ ذیل اعداد و شمار میں دکھایا گیا ہے۔
1. گونج کے دوران رکاوٹ کی خصوصیات کو سمجھنا: ایل سی متوازی گونج سرکٹس کے ورکنگ اصول کے تجزیے کو تین تعدد پوائنٹس اور بینڈوں میں تقسیم کرنے کی ضرورت ہے ، یعنی گونج کے دوران ، جب ان پٹ سگنل فریکوینسیگونج فریکوئنسی سے زیادہ ہے ، اور جب ان پٹ سگنل کی فریکوئنسی گونج کی فریکوئنسی سے کم ہے۔
جب ان پٹ سگنل کی فریکوئنسی گونج فریکوئنسی کے برابر ہوتی ہے تو ، سرکٹ گونجتا ہے ، اور ایل سی متوازی گونج سرکٹ کی رکاوٹ اس کی زیادہ سے زیادہ حالت میں ہے ، جو خالص مزاحم کے برابر ہوسکتی ہے۔ اس وقت ، پورے گونج سرکٹ کے ذریعے بہہ جانے والا سگنل کم سے کم کیا جاتا ہے۔ سرکٹ تجزیہ میں ، یہ سب سے اہم نکتہ ہے۔
ایک چیز کو یاد رکھیں: ایل سی متوازی گونج سرکٹس کی رکاوٹ کی خصوصیات ایل سی سیریز کے گونج سرکٹس کے بالکل مخالف ہیں۔ ایک سرکٹ کی رکاوٹ کی خصوصیات کو یاد رکھنے کے بعد ، دوسرے سرکٹ کی رکاوٹ کی خصوصیات کو یاد رکھنا آسان ہے۔
2. جب سرکٹ کو پھٹا دیا جاتا ہے تو رکاوٹ کی خصوصیات کو سمجھنا۔ جب ان پٹ سگنل کی فریکوئنسی گونج فریکوئنسی سے زیادہ یا کم ہوتی ہے تو ، ایل سی متوازی سرکٹ ایک ڈیٹونڈ حالت میں ہوتا ہے ، اور سرکٹ کی رکاوٹ اس وقت سے چھوٹی ہوتی ہے جب یہ گونج میں ہوتا ہے۔
جب تعدد گونج فریکوئنسی سے زیادہ ہوتا ہے تو ، ایل سی متوازی سرکٹ کی رکاوٹ کم ہوتی ہے اور یہ ایک کیپسیٹر کے برابر ہے۔ جیسے جیسے تعدد میں اضافہ ہوتا ہے ، کیپسیٹر سی 1 کی اہلیت کی رکاوٹ کم ہوتی ہے اور انڈکٹینس مائبادا بڑھ جاتا ہے۔ کم مائبادا والے اجزاء متوازی سرکٹ میں مرکزی کردار ادا کرتے ہیں ، لہذا اس وقت ، رکاوٹ کم ہوجاتی ہے اور یہ ایک کیپسیٹر کے برابر ہے۔
جب فریکوئنسی گونج فریکوئنسی سے کم ہوتی ہے تو ، ایل سی متوازی سرکٹ کی رکاوٹ بھی کم ہوجاتی ہے ، لیکن یہ ایک انڈکٹر کے برابر ہے۔ چونکہ تعدد کم ہوتا ہے ، کیپسیٹر سی 1 کی گنجائش بڑھ جاتی ہے ، اور انڈکٹکٹر ایل 1 کی شمولیت کم ہوتی ہے۔ انڈکٹر ایل 1 ، جس میں ایک چھوٹی سی رکاوٹ ہے ، متوازی سرکٹ میں مرکزی کردار ادا کرتی ہے۔ لہذا ، جب رکاوٹ کم ہوجاتی ہے تو ، یہ ایک انڈکٹر کے برابر ہے۔
3۔ سرکٹ تجزیہ میں تفصیلات میں مہارت حاصل کرنا ایل سی متوازی گونج سرکٹ کے رکاوٹ کی خصوصیت کے منحنی خطوط سے ، یہ دیکھا جاسکتا ہے کہ گونج سرکٹ کی رکاوٹ F0 کی تعدد پر زیادہ سے زیادہ ہے۔ جب فریکوئنسی F0 سے زیادہ یا کم ہوتی ہے تو ، رکاوٹ کم ہوجاتی ہے ، اور سگنل پروسیسنگ کی طاقت F0 کی فریکوئنسی سے کہیں زیادہ کمزور ہوتی ہے۔ فریکوئنسی جتنی اونچی یا کم ہے ، چھوٹی چھوٹی رکاوٹ ، اور ایل سی متوازی گونج سرکٹ کی سگنل پروسیسنگ کی صلاحیت کمزور ہے۔ اسے سرکٹ تجزیہ میں پہچانا جانا چاہئے۔
