ایک کیبل ٹیسٹر کس چیز کے لئے ٹیسٹ کرتا ہے؟

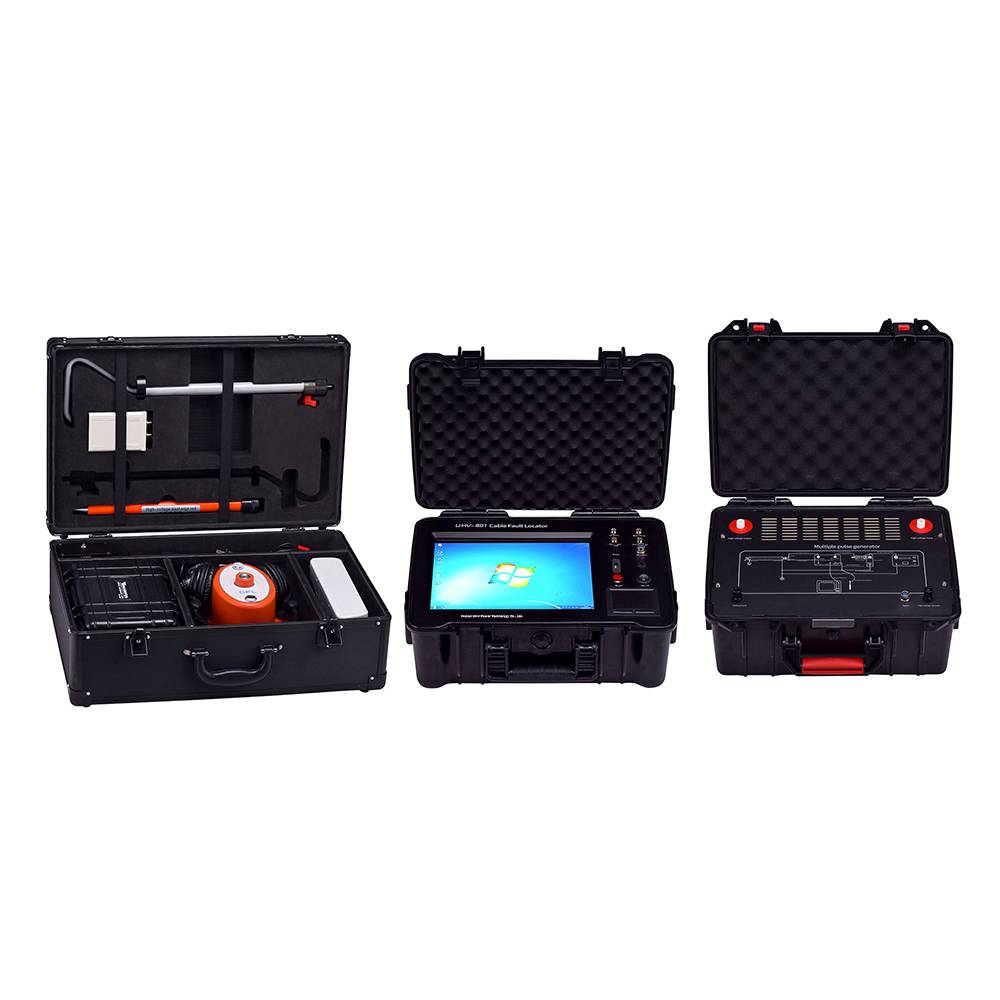

کیبل فالٹ ٹیسٹرووہان UHV کے تحت بہت سارے پاور ورکرز کو زیادہ آسانی سے مختلف پاور ٹیسٹ کروانے میں مدد مل سکتی ہے۔

I. پاور کیبل ٹیسٹنگ

1. انزولیشن کی کارکردگی

موصلیت کے خلاف مزاحمت کا امتحان

کنڈکٹر سے شیلڈ/زمین کی مزاحمت (میںMΩ) ، نمی ، عمر بڑھنے یا نقصان کا پتہ لگانا۔

ٹولز: میگر (موصلیت کے خلاف مزاحمت ٹیسٹر)۔

ڈی سی وولٹیج اور رساو موجودہ ٹیسٹ کا مقابلہ کریں

رساو کرنٹ کے ذریعہ موصلیت کی سالمیت کا اندازہ کرنے کے لئے ہائی ڈی سی وولٹیج کا اطلاق کرتا ہے۔

AC وولٹیج ٹیسٹ کا مقابلہ کریں

آپریشنل اے سی وولٹیج (جدید معیارات میں ڈی سی ٹیسٹ کی جگہ) کے تحت کیبل برداشت کا اندازہ کرتا ہے۔

2. کنڈکٹر سالمیت اور غلطی کا مقام

کم مزاحمت کی خرابیاں(مختصر سرکٹس/گراؤنڈز):

استعمال کرتے ہوئے واقع ہےٹی ڈی آر (ٹائم ڈومین ریفلومیٹری).

اعلی مزاحمت کی خرابیاں(موصلیت کا انحطاط):

کے ذریعے پتہ چلاHV اضافے/آرک کی عکاسی کے طریقے.

اوپن سرکٹ کی غلطیاں(ٹوٹا ہوا موصل):

خاص طور پر ماپاtdr.

کنڈکٹر کے خلاف مزاحمت کا امتحان:

کراس سیکشنل چشمیوں کی تعمیل کے لئے ڈی سی مزاحمت کی جانچ پڑتال کرتا ہے۔

3. شیٹ سالمیت کا امتحان

سنکنرن کو روکنے کے لئے دھاتی میانوں/کوچ کے تسلسل اور موصلیت کی تصدیق کرتا ہے۔

ii.communication کیبل (کاپر) ٹیسٹنگ

1. مشترکہ اور غلطی کا پتہ لگانا

کھلتا ہے/شارٹس: کے ذریعے واقع ہےtdr.

وائرنگ کی غلطیاں: غلطیوں کا پتہ لگاتا ہے (جوڑے ، جوڑے ، الٹ)

2. کارکردگی کے پیرامیٹرز

جوڑی مزاحمت: کنڈکٹر چشمی کی توثیق کرتا ہے۔

اہلیت کا عدم توازن: چیک سگنل سالمیت۔

کراسسٹلک(اگلا/elfext): جوڑے کے مابین مداخلت کی پیمائش کرتا ہے۔

اندراج کا نقصان: سگنل کی توجہ کی مقدار

3. سرٹیفیکیشن ٹیسٹنگ

بینڈوتھ ، SNR ، وغیرہ کے لئے معیارات (جیسے tia/eia -568) کی تعمیل کی توثیق کرتا ہے۔

iii.fiber آپٹک کیبل ٹیسٹنگ

1. مشغولیت کی توثیق

بصری فالٹ لوکیٹر (VFL): ریڈ لیزر کا استعمال کرتے ہوئے وقفے/موڑ کی نشاندہی کرتا ہے۔

2. لوس اور لمبائی کی پیمائش

OTDR (آپٹیکل ٹائم ڈومین ریفلومیٹر):

بریک ، اسپلیکس ، کنیکٹر تلاش کرتا ہے۔ لمبائی/نقصان کی پیمائش۔

روشنی کا منبع اور پاور میٹر:

ٹیسٹ اختتام سے آخر تکاندراج کا نقصان.

3. کنیکٹر معائنہ

فائبر مائکروسکوپ اختتامی چہرے کی آلودگی/خروںچ کی جانچ پڑتال کرتا ہے۔

iv. عالمگیر افعال

1. قابل شناخت اور راستہ کا سراغ لگانا

دفن کیبل روٹس/گہرائی کا نقشہ بنانے کے لئے ٹرانسمیٹر/وصول کنندہ کا استعمال کرتا ہے۔

2. فیز کی توثیق(پاور کیبلز)

ملٹی برانچ سسٹم میں مرحلے کی ترتیب کی تصدیق کرتا ہے۔

3. درجہ حرارت کی نگرانی

ڈی ٹی ایس (تقسیم شدہ درجہ حرارت سینسنگ)یا اورکت تھرموگرافی ہاٹ سپاٹ کا پتہ لگاتی ہے۔
